Перед использованием, пожалуйста, внимательно и полностью прочитайте руководство пользователя.

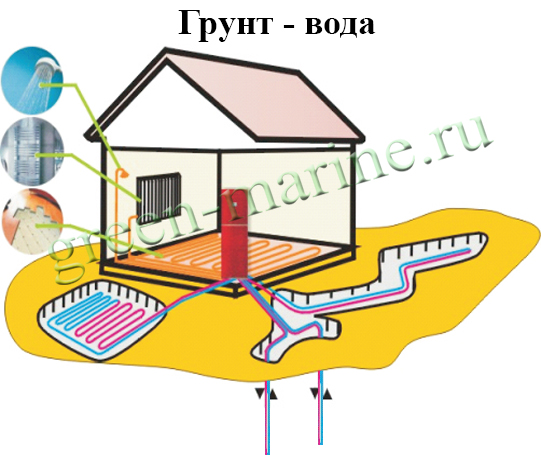

Тепловой насос вода (грунт) - вода
(Охлаждение + Отопление)
Тепловой насос с водным или грунтовым источником представляет собой автономный агрегат для отопления, горячего водоснабжения и охлаждения и обратимым циклом циркуляции хладагента. Его компоненты заключены в общий корпус и включают теплообменники пластинчатые, компрессор, реверсивный клапан, предохранительные клапаны и органы управления.
В режиме охлаждения теплообменник источника (геоконтура) выполняет функцию конденсатора, а теплообменник потребителя выполняет функцию испарителя. В режиме нагрева теплообменник источника (геоконтура) функционирует как испаритель, а теплообменник потребителя - как конденсатор. В контуре хладагента установлен реверсивный клапан, позволяющий переключаться с нагрева на охлаждение и наоборот. Теплообменники конденсатора и испарителя предназначены для приема горячего и холодного жидкого или газообразного хладагента.
Система тепловых насосов с грунтовым или водяным источником по определению является системой рекуперации - переноса тепла. Тепловые насосы возможно применять в зданиях, которые испытывают нагрузки и на холод и на тепло - перенос тепла от источника в здание или перенос тепла из здания к источнику . В летние месяцы имеет место, перенос энергии от одного объекта здания к другому, когда внутренние зоны типичного здания требуют охлаждения, в то время как внешние зоны требуют обогрева (например обогрев бассейна, хамам или приготовление ГВС за счет охлаждения других помещений). При использовании системы тепловых насосов с водяным источником тепло, отводимое холодильными установками, используется для обогрева зон, требующих тепла. Водонагреватель обычно используется для добавления тепла к конденсирующейся воде в периоды пикового нагрева, если это необходимо. В системе также возможно использование градирни для отвода тепловой энергии из водяного контура конденсатора в периоды высокой потребности в охлаждении.
Тепловые насосные агрегаты с водяным источником могут быть установлены в потолочной камере, на полу на стенах или размещены непосредственно в занимаемом пространстве в виде консольного блока. Тепловые насосы могут использоваться для охлаждения или подогрева воды в агрегат вентиляционного типа.
Указания по технике безопасности
Пожалуйста, убедитесь, что вы прочитали это руководство перед использованием теплового насоса, пожалуйста, используйте его в соответствии с этим руководством.
Предупреждение:
Нарушение правил эксплуатации и установки этой машины может привести к несчастному случаю со смертельным исходом, травмам, причинению вреда здоровью.
Уведомления
Неправильное использование машины приведет к несчастному случаю, повреждению машины и ухудшению производительности машины, пожалуйста, прочитайте этикетку технических характеристик. При любых ненормальных условиях, таких как аномальный шум, вибрация, смог, повышение температуры, утечка электричества, видимый пожар, пожалуйста, отключите электричество, позвоните дилеру или поставщику услуг, при необходимости, пожалуйста, позвоните в экстренные службы помощи.
Предупреждение:
1. Не устанавливайте и не подключайте тепловой самостоятельно, установка должна выполняться квалифицированными специалистами или авторизованной монтажной компанией, иначе это повлияет на производительность машины.
2. За исключением квалифицированных лиц, любым непрофессиональным лицам не разрешается открывать машину, или производить действия, которые могут повредить машину. Если электрический провод оборван, пожалуйста, позвоните в назначенный сервисный центр или профессиональному инженеру для замены.
3. Не применяйте и не храните вблизи теплового насоса легковоспламеняющиеся вещества, такие как масло, спирт, краска, бензин, которые могут вызвать пожар.
4. Для исключения случае какой-либо опасности поместите главный выключатель питания теплового насоса в место, недоступное для детей.
5. Не разбрызгивайте воду или другие жидкости на тепловой насос, это может привести к случаю поражения электрическим током.
6. Не открывайте электрический отсек теплового насоса без предварительного выключения его питания главным выключателем, обеспечите отсутствие возможности включения главного выключателя во время открытого электрического отсека теплового насоса, не подпускайте детей и посторонних лиц.
7. Отключите питание теплового насоса в штормовую погоду, для исключения случая поражения электрическим током.
8. Пожалуйста, отключите тепловой насос при прекращении использования.
9. Не обесточивайте его на ходу, когда тепловой насос работает, только после остановки компрессора и циркуляционных насосов.
10. Тепловому насосу необходим отдельный выключатель источника электроэнергии и специальная линия электропередачи, и используйте назначенную линию для подачи питания, которая должна быть оснащена автоматическим выключателем (с выключателем утечки тока).
11. Используя силовой провод соответствующей нагрузки теплового насоса, надежно подсоедините заземление и исключите его прикосновения к водопроводу, газовой трубе, телефонной линии, громоотводу.
12. Электромонтажные работы и сервисное обслуживание должны выполняться квалифицированным электриком. Электромонтажные работы и электропроводка должны выполняться в соответствии с действующими положениями и правилами.
13. Тепловой насос - мощный потребитель, нагружающий проводку. Именно поэтому для него рекомендуется прокладка отдельной электролинии и установка автоматики. Работа в условиях возможной повышенной влажности автоматически переводит тепловой насос в группу риска, а значит, особого внимания требует обеспечение безопасности — как самой техники, так и ее пользователей. Что касается оборудования питающей линии, пожалуйста, используйте УЗО — устройство защитного отключения, согласно ПУЭ (Правил устройства электроустановок), ставят в паре с автоматическим выключателем, который может быть замкнут или отключен пользователем, возможна установка вместо двух приборов один — дифавтомат. Последний объединяет в себе защитное устройство и аварийный выключатель. Выбирая любой вариант, следует учитывать потребляемую мощность всего агрегата в комплексе, совместно с циркуляционными насосами и другим оборудованием подключаемым к тепловому насосу. Номинальный ток аппаратов защиты отключения должен быть равен или больше в 1,5-3 раза, чем у машины.
ЭКСПЛУАТАЦИЯ:
1. Не вскрывайте и не отключайте машину часто от проводов питания, чтобы избежать какого-либо вреда для теплового насоса.
2. Рабочие настройки контроллера теплового насоса и настройки его защитного устройства установлены после заводских настроек, пожалуйста, не меняйте их случайно и защитите блоки защиты от короткого замыкания, иначе это приведет к повреждению теплового насоса.
3. Хладагент, используемый в машине, не ядовит и не воспламеняется. Поскольку он тяжелее воздуха, при утечке хладагент будет покрывать пол поэтому, пожалуйста, обеспечьте хорошую циркуляцию воздуха, чтобы избежать удушья. В данных аппаратах используется минимальное количество хладагента от 1,2 до 3кг. (в зависимости от мощности), поэтому естественная вентиляция обеспечит безопасность.
4. При чистке аппарата и дисплея протирайте его слегка влажной мягкой тканью, не используйте кислотные или щелочные материалы, которые могут привести к выцветанию цвета, коррозии и неисправности кнопок.
5. При обнаружении утечки хладагента, пожалуйста, обратитесь в центр технического обслуживания и обратите внимание, при попадании на кожу хладагент ее обезжиривает. Это может вызвать зуд и раздражение. При попадании фреона r410a в жидком состоянии, он испаряется. Это приводит к охлаждению кожи, возможно обморожение. Острых эффектов отравления или интоксикации не зафиксировано. Когда концентрация газа в воздухе увеличивается, он вытесняет кислород. Негативные последствия происходят из-за его недостатка, а не из-за токсичности хладагента r410a.
Преимущества R-410A
Использование хладагентов нового поколения – это выгода и для производителя и для покупателя. Для потребителей плюсы очевидны:
· Не токсичен, не наносит вред здоровью и соответствует всем современным требованиям безопасности;
· Пожаробезопасный, поэтому даже утечка хладагента не приведёт к повреждению и воспламенению;
· Тепловые насосы, работающие на данном хладагенте, сберегают больше энергии;
· Техника, которая работает на R-410A, успешно работает на режимах и охлаждения и обогрева;
· Прост в обслуживании, в случае утечки легко заправить.
6. В случае остановки теплового насоса и не отключайте его от питания - электричества при температуре ниже 0 ℃. Для защиты труб и системы водоснабжения от замерзания, если пользователь прекращает использование теплового насоса на длительное время, пожалуйста, отключите источник питания и слейте воду.
7. Тепловой насос имеет встроенные датчики расхода жидкости, при уменьшении или не обеспечении номинального расхода жидкости, тепловой насос не запустится или отключится с уведомлением на экране контроллера соответствующей ошибки.
8. Объем системы отопления, ГВС или охлаждения должны быть соответствующего объема для обеспечения редкого запуска компрессора теплового насоса. Чем реже запускается компрессор, тем больше его ресурс и меньше износ. Не запускайте компрессор часто, чтобы продлить срок службы теплового насоса (не более 5 раз за один час).
9. Не натягивайте и не скручивайте электрический провод, чтобы избежать поражения электрическим током.
10. Для избежания каких-либо несчастных случаев, пожалуйста, не прикасайтесь ни к каким электрическим блокам или контактам во время работы теплового насоса.
11. Если есть какие-либо проблемы с машиной, пожалуйста, не чините ее самостоятельно, а обратитесь к специалисту по обслуживанию или в центр продаж, любая непрофессиональная починка может привести к повреждению машины или даже к нарушению безопасности людей.
12. Пожалуйста, обслуживайте машину в соответствии с инструкцией по эксплуатации, чтобы поддерживать ее в хорошем состоянии.
Прочие знания по технике безопасности:
1. Пожалуйста, ознакомьтесь с инструкцией по технике безопасности перед использованием машины.
2 . Пожалуйста, строго соблюдайте правила техники безопасности во время использования.
3. Пожалуйста, на плате управления строго используйте обычный предохранитель, железная или медная проволока недопустима.
4. К тепловому насосу должен быть подключен провод заземления и не соприкасаться с газовыми и водопроводными трубами или громоотводом, так как при неправильном подключении может произойти поражение электрическим током.
5. Тепловой насос должен быть установлен с обеспечением безопасности от возгорания, если это произойдет: во-первых, отключить источник электроэнергии и ликвидировать возгорание.
6. Отключите эл. питание перед ремонтом или обслуживанием теплового насоса.
7. Не прикасайтесь руками к трубе нагнетания газа теплового насоса, она может вызвать ожег, её температура может быть более 100 градусов.
8. Избегайте прикосновения к острому кромкам корпуса теплового насоса, там есть опасность пореза.
9. Не перемещайте и не двигайте тепловой насос без руководства специалиста, это может привести к повреждению машины и даже причинению вреда людям.
10. Не кладите ничего на машину, падение предметов с теплового насоса при его работе, может привести к травмам или повреждению теплового насоса и подключенных к нему трубопроводов, проводов питания и провода управления.
Рекомендации установки теплового насоса грунтового/вода - вода
Изготовление основания для теплового насоса.
Тепловые насосы разной мощности 4 - 102 кВт имеют соответствующий вес, от 40 до 450 кг и соответствующую динамическую и вибрационную нагрузку, в зависимости от мощности теплового насоса.
Для тепловых насосов мощностью более 30 кВт рекомендуется цементобетонное основание, требующее:
1. Поверхность должна быть твердой, упругой и выравнивающей и выдерживать вес, равный весу теплового насоса
2. При изготовлении основания, пожалуйста, используйте армирование: применяйте в рифленую арматуру диаметром 9,5 мм, в два слоя, оставляя зазор шириной 10 см между прутками.
3. При укладке цементного основания на пол, пожалуйста, следите за тем, чтобы поверхность была грубой, и укладывайте после очистки и поддержания достаточного количества воды.
4. Цементную основу следует затворить из расчета 1:2:4 для получения однородной массы. В соответствии с размером теплового насоса, количеством и размером креплений используйте соответствующие анкерные болта, после окончания заливки поверхность должна оставаться ровной.
5. Поверхность должна иметь водонепроницаемую поверхность, вокруг нее должны быть предусмотрены дренажные каналы, ведущие к выходу с определенным уклоном (≈0,5°).
6. Устанавливать тепловой насос после от отвердевания основания.
7. Поддерживайте баланс оборудования и добавьте антивибрационную прокладку между нижней частью теплового насоса и основанием, эти меры необходимы для того, чтобы машина работала с меньшим уровнем шума и в хорошем состоянии.
8. Измеряйте местоположение и смещение теплового насоса во время эксплуатации, чтобы избежать деформации и повреждения теплового насоса в результате смещения из-за длительного использования.
Рекомендации:
a. Основание должно быть выше уровня пола на 100 мм;
b. Высота основания должна достигать более 200 мм,
c. Поддерживайте ровное основание (уклон <0,1%)
При изготовлении станины сваркой из швеллера, балки или углового профиля из железа, основание должно быть прочным.
Примечания: основание должно выдерживать вес независимо от того, работает машина тихо или с полной нагрузкой, основание должно проектироваться с учетом уменьшения шума и вибрации теплового насоса.
Условия места установки:
- Оставьте достаточно места и проемы достаточного размера для заноса и установки теплового насоса.
- Поддерживайте нормальную влажность окружающей среды.
- Основание должно быть прочным и выдерживать вес теплового насоса, с плоской поверхностью, уменьшающей вибрацию и шум.
- Устанавливайте вдали от отопительных приборов с открытым горением, подсоединяйте трубу без напряжения и нагрузки.
Справочная форма для доставки и установки теплового насоса:
| Содержание | Проверка | |
| Доставка | Маршрутизация |
|
| Установка |
1. Проверьте вес оборудования. 2. Подготовьте разгрузочное оборудование. 3. Своевременно проведите проверку места установки, очистите устройство и основание установки. |
|
| Другое |
При необходимости обеспечите соответствующий проем, чтобы обеспечить легкую транспортировку устройства. Поведите инструктаж и ознакомление персонала для обеспечения безопасности персонала и оборудования. |
|
Проверка источника питания
- Перед установкой, пожалуйста, проверьте соответствие провода мощности теплового насоса, выключатель источника питания и убедитесь, что они могут поддерживать работу машины.
- Источник питания теплового насоса должен быть подключен отдельным электрическим проводом от выключателя питания и убедиться, что источник питания и напряжение соответствуют параметрам теплового насоса.
Ключевой момент установки
- Перед установкой проверьте модель теплового насоса, серийный номер, назначение теплового насоса.
- Подключение линий электропитания：
A. Мощность и прокладка электрического провода должны быть обеспечены в соответствии с руководством по проектированию, сечение электрического провода питающего тепловой насос машины должен быть больше обычного.
Б. Убедитесь, что провод заземления эффективен
В. Только если машина подключает к питанию более чем 12 часов, пользователь может выполнить тестовый запуск. - Подключение труб к тепловому насосу: при подключении труб подвода теплоносителя и труб для отвода теплоносителя теплового насоса, пожалуйста, используйте два инструмента на соединениях и убедитесь, что патрубки не двигаются и не провернуты.
Инструкция по подъему и упаковке
- При подъеме следует учитывать вес устройства, грузоподъемность подъемного троса должна быть в 2,5 раза больше веса устройства, на поверхность устройства следует положить защитную накладку и деревянную опору, чтобы избежать царапин и деформации поверхности металлического корпуса.
- При перемещении и подъеме агрегатов сохраняйте горизонтальное положение; наклон более чем на 20 градусов запрещен.
- При подъеме следует соблюдать осторожность; на устройство должно распределено одинаковое усилие. Подъем и транспортировка должны соответствовать правилам техники безопасности местным строительным нормам, данные операции должны выполнять квалифицированные работники с соблюдением мер предосторожности, гарантирующих безопасность людей и оборудования.

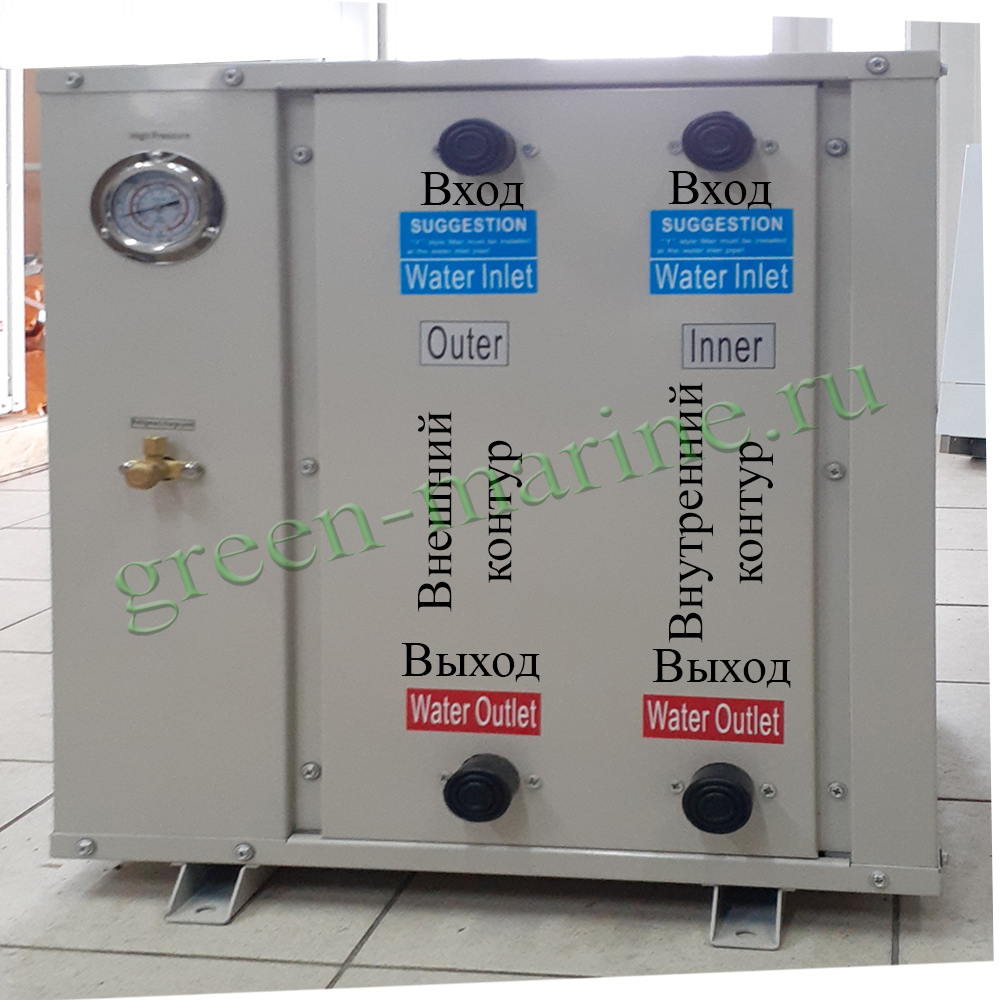

Подключение трубопроводов теплового насоса.
А. Следует избегать попадания пыли и других загрязнений в трубопроводную систему вовремя монтажа соединительного трубопровода.Б. Впускной и выпускной водопроводы могут быть установлены после установки теплового насоса.
В. Трубопроводы теплового насоса должны быть закрыты теплоизолирующими материалами.

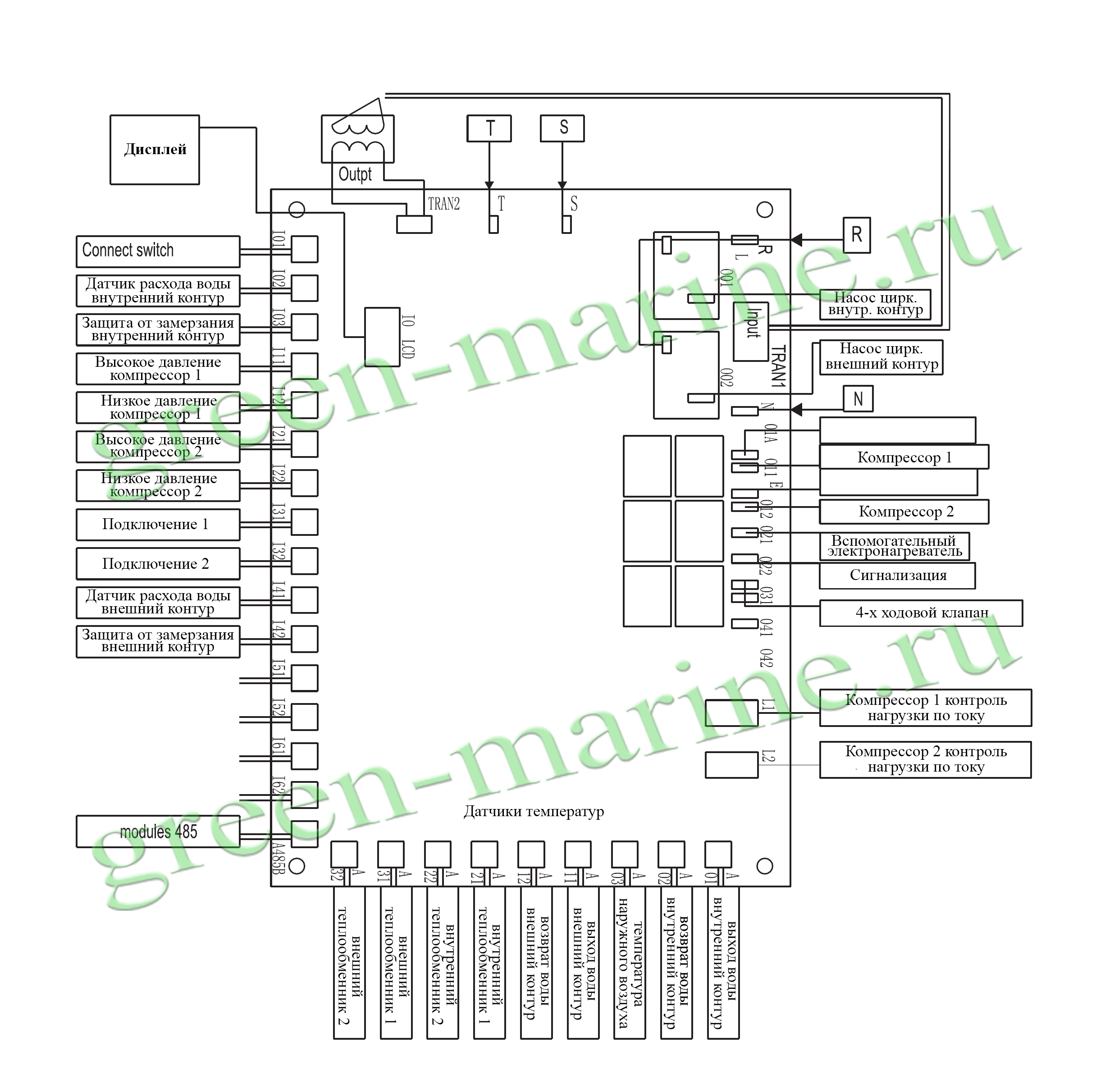

Эскиз подключения к источникам энергии.
Перед началом установки
Уделите несколько минут на ознакомление со следующим, прежде чем приступать к установке системы. Ознакомьтесь со всеми компонентами системы и просмотрите всю документацию. Обратите особое внимание на разделы “Меры предосторожности” и “Предостережения”, поскольку они могут уберечь вас от возникновения ненужных проблем.
Перед установкой контроллеров нескольких тепловых насосов обязательно пометьте их соответствующий меткой. Также лучше всего установить переключатели адреса контроллера перед монтажом. Используйте таблицу адресов WP для составления списка всех местоположений подразделений WHP. Это значительно поможет вам при настройке системы. Убедитесь в том, что вся электропроводка установлена в соответствии с местными, государственными и общенациональными электрическими нормами.
Обратите пристальное внимание на подводку коммуникаций, так как в этой области совершаются наиболее распространенные ошибки. Полярность и фазность - самое важное правило. Сделайте пометки на своих электрических схемах относительно того, какой цветной провод вы будете использовать на каждой клемме.
Внимание: При подключении питания к контроллерам очень важна полярность!
Заземленная сторона управляющего трансформатора должна быть подключена к клемме с надписью GND на контроллере. Если один трансформатор используется для питания более чем одного контроллера, вы должны подключить GND - к - GND и 24VAC-к-24VAC на каждом контроллере. Несоблюдение полярности может привести к повреждению одного или нескольких компонентов вашей системы.

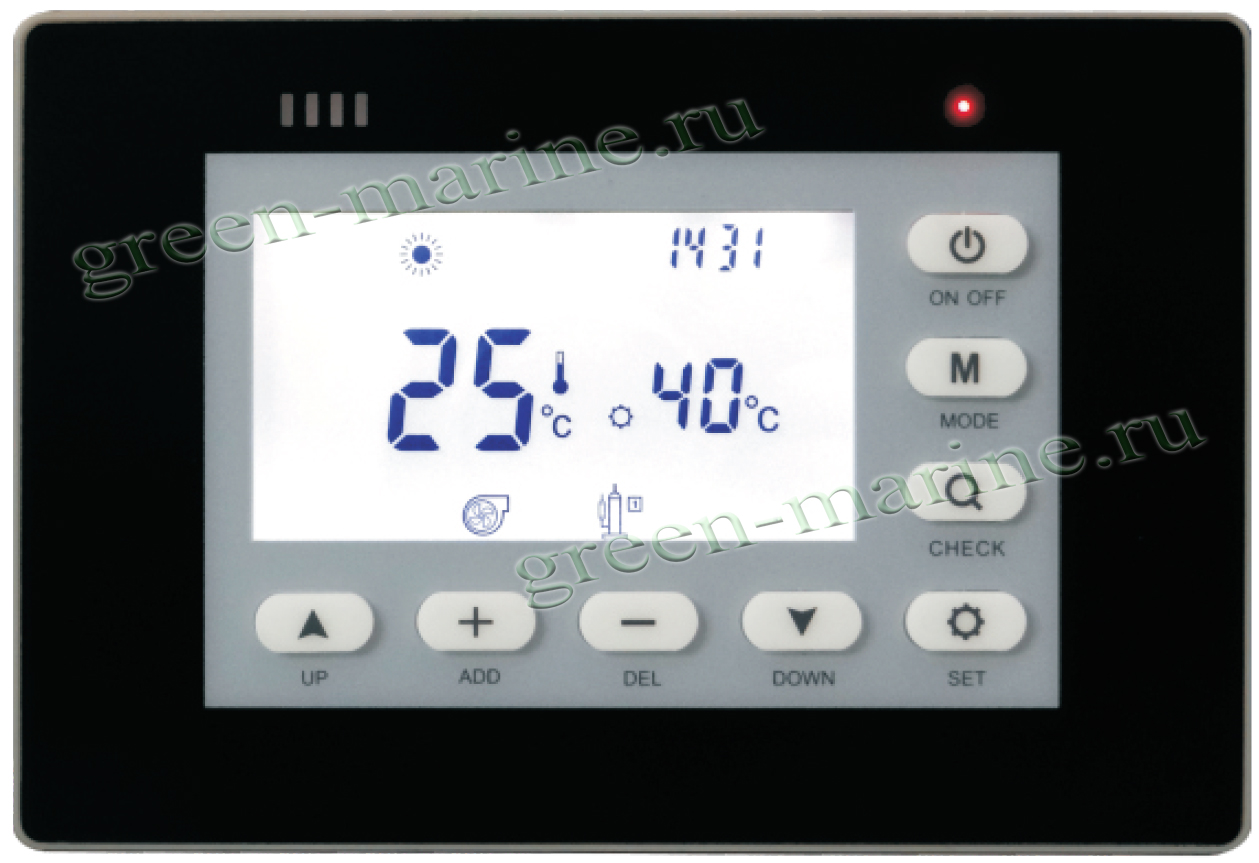

Ознакомление с функционалом дисплея контроллера теплового насоса
- Включение / выключение: Нажмите кнопку
, чтобы включить устройство, нажмите эту кнопку еще раз, чтобы выключить устройство. - Нажмите кнопку
, чтобы выбрать режим работы: охлаждение, нагрев или горячая вода. - Нажмите кнопку
, чтобы проверить статус, нажмите кнопку “+” или ”-” для проверки параметров d1,d2,d3,d4,d5,d6,d7,d8,d9,E1,E2,E3,E4,E5,E6,E7,E8,F1,F2.
d1: Температура внутреннего теплоносителя на выходе, d2: Температура внутреннего обратного теплоносителя, d3: Температура окружающей среды, d4: Температура внешнего источника на выходе, d5: Температура внешнего источника обратного теплоносителя, d6: Датчик внутреннего теплообменника 1, d7: Датчик внутреннего теплообменника 2, d8: датчик внешнего теплообменника 1, d9: датчик внешнего теплообменника 2, E1---E8: Сигнал тревоги (ошибок)，
F1: Ток компрессора-1, F2: Ток компрессора-2, E1---E8: Сигнал тревоги (ошибок).
Настройка температуры
- Нажмите кнопку
, чтобы перейти к настройке температуры, установите параметр P1 (режим охлаждения) нажатием кнопки "+" или "-". - Нажмите кнопку "вниз", чтобы установить параметры P2 (режим нагрева) и P3 (таймер), нажав кнопку "+" или "-".
- Нажмите кнопку "Set" еще раз, чтобы выйти из режима настройки температуры.
Таблица установки температуры
| Режим | Обозначение | Установка | Макс. значение | Мин. значение |
| Установка температуры охлаждения | Р1 | 12 | 24 | 5 |
| Установка температуры обогрева | Р2 | 42 | 50 | 25 |
| Выбор таймера | Р3 | 0 (0-1) | 1 повторяющийся таймер (каждые 24 часа) | 0 действует на одни сутки (на 24 часа) |
Принцип управления
- Режим охлаждения
Охлаждение - Включить - Запуск циркуляционных насосов - Датчик расхода воды проверяет расход воды - Запуск 1-го компрессора - Запуск 2-го компрессора - Режим обогрева
Обогрев - Включить - Запуск циркуляционных насосов - Датчик расхода воды проверяет расход воды - Переключение 4х ходового клапана - Запуск 1-го компрессора - Запуск 2-го компрессора - Вспомогательный электронагреватель. Модель работает для обогрева только при температуре окружающей среды ниже 12℃,5℃≤TS-TI, Вспомогательный электронагреватель вкл. 5℃＞TS-TI≥3℃. Вспомогательный электронагреватель выкл. TS-TI＜3℃
TS: Настройка температуры воды, TI: Реальная температура воды
4. Автоматическая защита от замерзания
Чтобы избежать повреждения водопроводных труб и циркуляционных насосов при низких температурах, устройство перейдет в режим автоматической защиты от замерзания при достижении указанных ниже условий:
- Температура окружающей среды ниже 10℃
- Температура обратной воды или температура воды на выходе ≤〖C6〗, вспомогательный нагреватель включится и циркуляционный насос включится, температура обратной воды или температура воды на выходе ≥10 ℃, дополнительный нагреватель и водяной насос остановятся.
- Температура обратной воды или температура воды на выходе ≤〖C7〗, водяной насос работает
автоматически до тех пор, пока температура обратной воды не станет≥10℃. Все устройства выключены.
〖C6〗- Разница температур при защите от замерзания внешней обратной воды и внешней температуры воды на выходе
〖C6〗 по умолчанию: 10℃
〖C7〗: Температура включения защиты от замерзания для вспомогательного электронагревателя. 〖C7〗 по умолчанию 5℃
Коды ошибок
Код ошибки отображается в окне времени как EX:XX
E X : XX - Error № модуля : код ошибки
| Код | Ошибка | Подробности | Защита | Предложение |
| E1:11 | Неисправность датчика температуры внутренней воды на выходе | Поломка датчика | Отключение | Проверьте подключение, провод, или замените датчик |
| E1:12 | Неисправность датчика температуры внутренней возвратной воды | Поломка датчика | Отключение | Проверьте подключение, провод, или замените датчик |
| E1:13 | Неисправность датчика температуры воздуха | Поломка датчика | Отключение | Проверьте подключение, провод, или замените датчик |
| E1:01 | Фазовая защита | 〖b9〗=(1) потеря фаз, неправильная фаза | Отключение | Проверьте правильность подключения |
| E1:02 | Датчик расхода внутренней воды не замкнут | Переключатель расхода воды открыт более чем на 10 секунд | Отключение | Восстановите номинальный расход теплоносителя во внутреннем контуре |
| EX：11 | Неисправность датчика температуры внутренней воды на выходе | Поломка датчика | Х# остановка модуля | Проверьте подключение, провод, или замените датчик |
| EX：12 | Неисправность датчика температуры внутренней возвратной воды | Поломка датчика | Х# остановка модуля | Проверьте подключение, провод, или замените датчик |
| EX | Неисправность датчика температуры воздуха | Поломка датчика | Х# остановка модуля | Проверьте подключение, провод, или замените датчик |
| EX：14 | Неисправность датчика температуры воды на внешнем выходе | Поломка датчика | Х# остановка модуля | Проверьте подключение, провод, или замените датчик |
| EX：15 | Неисправность датчика температуры внешней возвратной воды | Поломка датчика | Х# остановка модуля | Проверьте подключение, провод, или замените датчик |
| EX：16 | Неисправность датчика защиты от замерзания внутреннего теплообменника 1 | Поломка датчика | Х# остановка модуля, компрессор 1 | Проверьте подключение, провод, или замените датчик |
| EX：17 | Неисправность датчика защиты от замерзания внутреннего теплообменника 2 | Поломка датчика | Х# остановка модуля компрессор 2 | Проверьте подключение, провод, или замените датчик |
| EX：18 | Неисправность датчика защиты от замерзания внешнего теплообменника 1 | Поломка датчика | Х# остановка модуля компрессор 1 | Проверьте подключение, провод, или замените датчик |
| EX：19 | Неисправность датчика защиты от замерзания внешнего теплообменника 2 | Поломка датчика | Х# остановка модуля компрессор 2 | Проверьте подключение, провод, или замените датчик |
| EX：01 | Фазовая защита | 〖b9〗=(1) потеря фаз, неправильная фаза | Х# остановка модуля | Проверьте правильность подключения |
| EX：02 | Датчик расхода внутренней воды не замкнут | Переключатель расхода воды открыт более чем на 10 секунд | Х# остановка модуля | Восстановите номинальный расход теплоносителя во внутреннем контуре |
| EX：03 | Датчик расхода наружной воды не замкнут | Переключатель расхода воды открыт более чем на 10 секунд | Х# остановка модуля | Восстановите номинальный расход теплоносителя во внутреннем контуре |
| EX：04 | Защита от замерзания в режиме охлаждения | Датчик внутреннего контура защиты от замерзания открыт более 3 сек | Х# остановка модуля | Определите причину и устраните неисправность |
| EX：05 | Защита от замерзания в режиме нагрева | Датчик внешнего контура защиты от замерзания открыт более 3 сек | Х# остановка модуля | Определите причину и устраните неисправность |
| EX：3Y | Y# неисправность при высоком давлении | Датчик высокого давления разомкнут |
Х# остановка модуля Y# компрессора |
Отремонтируйте, если превышение происходит 3 раза в час |
| EX：4Y | Y# неисправность низкого давления | Датчик низкого давления разомкнут |
Х# остановка модуля Y# компрессора |
Отремонтируйте, если превышение происходит 3 раза в час |
| EX：51 | Высокая температура воды на внешнем выходе в режиме охлаждения. | Температура воды на внешнем выходе более 63℃ в режиме охлаждения |
Х# остановка модуля | Определите причину и устраните неисправность |
| Ex：52 | Низкая температура воды на внутреннем выходе в режиме охлаждения. | Температура воды на внутреннем выходе ниже 4℃ в режиме охлаждения | Х# остановка модуля | Определите причину и устраните неисправность |
| Ex：53 | Высокая температура воды на внутреннем выходе в режиме нагрева. | Температура воды на внутреннем выходе более 57℃ в режиме нагрева | Х# остановка модуля | Определите причину и устраните неисправность |
| Ex：54 | Низкая температура воды на внешнем выходе в режиме нагрева. | Температура воды на внешнем выходе ниже 4 ℃ в режиме нагрева | Х# остановка модуля | Определите причину и устраните неисправность |
| Ex：55 | Защита при превышении разницы температур между обраткой и подаче воды внутреннего контура | Разница температур более 10℃ | Х# остановка модуля | Определите причину и устраните неисправность |
| Ex：56 | Защита при превышении разницы температур между обраткой и подаче воды внешнего контура | Разница температур более 10℃ | Х# остановка модуля | Определите причину и устраните неисправность |
| EX：6Y | Y# теплообменник защита от замерзания | Температура теплообменника ниже заданной температуры |
Х# остановка модуля Y# компрессора |
Отремонтируйте, если превышение происходит 3 раза в час |
| EX：7Y | Y# ток компрессора превышен | Превышение тока компрессора |
Х# остановка модуля Y# компрессора |
Отремонтируйте, если превышение происходит 3 раза в час |
| EX：8Y | Y#неисправность подключения | Неисправность подключения |
Х# остановка модуля Y# компрессора |
Определите причину и устраните неисправность |
| Ex：99 | Связь | Неисправность связи X - модуля | Х# остановка модуля | Определите причину и устраните неисправность |
- Пожалуйста, своевременно заменяйте батарейки контроллера (X: номер модуля; Y: номер компрессора).
СХЕМА платы контроллера теплового насоса
Подключение эл. питания, насосов внешнего и внутреннего контура, датчиков протока.1 фаза, 220 вольт, 50 Гц
