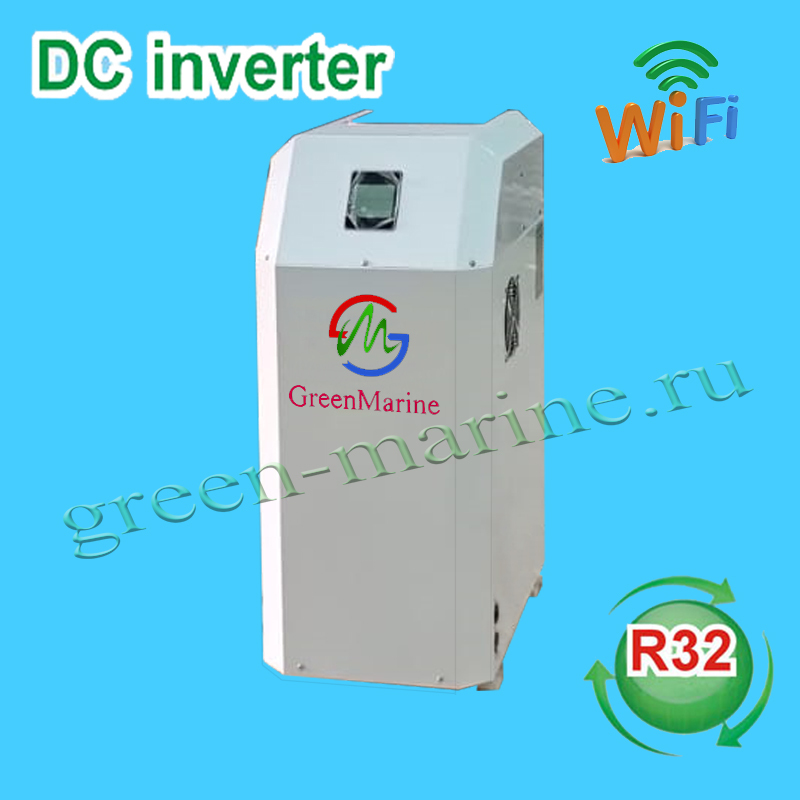

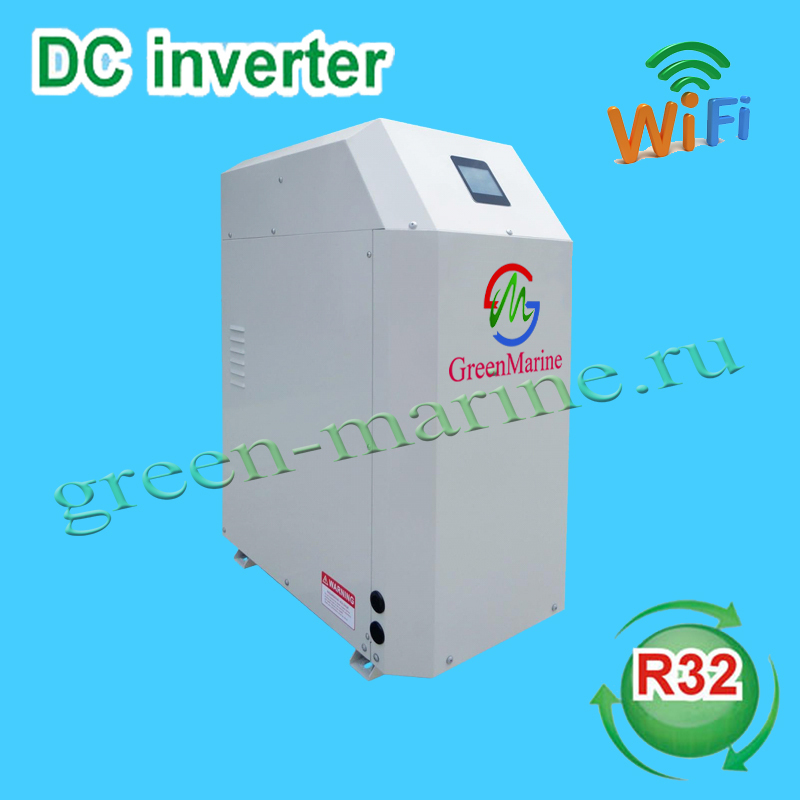

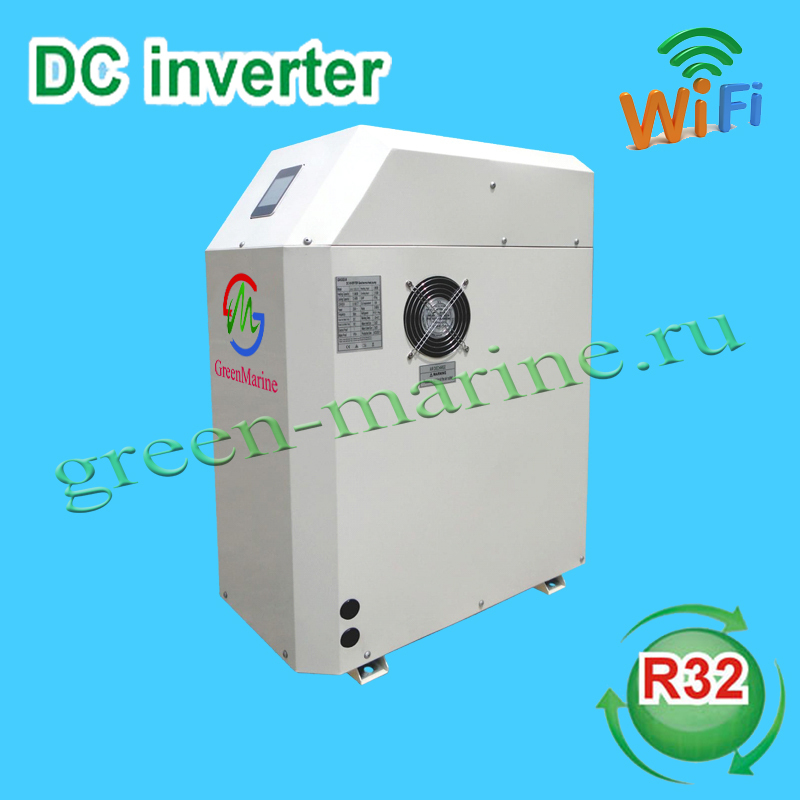

Инверторный тепловой насос вода - вода GreenMarine IWW-20 кВт (тепло, ГВС, холод, WiFi)
| Тип | Вода - вода | |
| Модель |
IWW-20 |
DC INVERTER |
| Источник питания | 1 ф, 220В или 3ф, 380В | |
| Диапазон теплопроизводительности | 10-23кВт | |
| Нагрев (10℃, 30/35℃) | Мощность | 22.7кВт |
| Потребление | 3.62кВт | |
| COP | 6.27 | |
| Нагрев (0℃,30/35℃) | Мощность | 16.21кВт |
| Потребление | 3.34кВт | |
| COP | 4.86 | |
| Охлаждение (35/℃, 18℃) | Мощность | 21.5кВт |
| Потребление | 3.57кВт | |
| EER | 6.02 | |
| Максимальная температура нагрева | 60 ℃ | |
| Тип компрессора | Twin rotary | |
| Хладагент | R32 | |
| Максимальный ток | 20 А | |
| Максимальная потребляемая мощность | 4,5 кВт | |
| Степень защиты | IPx4 | |
| Номинальный расход теплоносителя (геоконтур) | 6,2 м.куб./час | |
| Номинальный расход теплоносителя (потребитель) | 3,6 м.куб./час | |
| Присоединительный размер труб | 11/4" дюйм | |
| Уровень шума | 32 db | |
| Размеры: | ||
| Высота | 1120мм | |
| Ширина | 540мм | |
| Глубина | 790мм | |
| Вес | 130кг | |
Нажмите клавишу
в течение 6 секунд, она покажет Hxx, чтобы проверить параметры
Нажмите
или
клавишу, чтобы проверить другой параметр.
| No | Наименование параметра | Диапазон / значение | |
| H00 | Температура обратной воды потребителя | -40~97°C | |
| H01 | Температура подающей воды потребителя | -40~97°C | |
| H02 | ГВС температура | -40~97°C | |
| H03 | Наружная температура | -40~97°C | |
| H04 | Температура воздуха в помещении | -40~97°C | Не используется |
| H05 | Температура нагнетания фреона компрессора | 5~128°C | |
| H06 | Температура всасывания фреона | -40~97°C | |
| H07 | Температура испарителя | -40~97°C | |
| H08 | Температура жидкого фреона | -40~97°C | |
| H09 | Температура на входе EVI | -40~97°C | Не используется |
| H10 | Температура на выходе EVI | -40~97°C | Не используется |
| H11 | Температура источника воды на входе | -40~97°C | |
| H12 | Температура источника воды на выходе | -40~97°C | |
| H13 | Температура инверторного модуля питания | -40~97°C | |
| H14 | Температура солнечной коллектора | 40~97°C | Не используется |
| H15 | Рабочая частота | 0-100 Гц | |
| H16 | Сила тока потребляемая компрессором | ||
| H17 | ЭРВ количество шагов/2 | ||
| H18 | EVI ЭРВ количество шагов/2 | Не используется | |
| H19 | Расход воды | л/мин | |
| H20 | Значение низкого давления | мПа | Не используется |
| Н21 | Значение высокого давления | мПа | Не используется |
| H22 | EC motor 1 обороты | RPM | Не используется |
| H23 | EC motor 2 обороты | RPM | Не используется |
| H24 | |||
| H25 | Текущий код остановки компрессора | ||
| H26 | Код остановки компрессора в последний раз | ||
| H27 | Код остановки компрессора перед последним кодом остановки | ||
| Н28 | Код остановки компрессора перед трехкратным кодом остановки | ||
| H29 | Совокупное время работы компрессора (максимум 3 отрезка) | ||
| H30 | Совокупное время работы компрессор (минимум 3 отрезка) | ||
| H31 | Время оттайки | ||
| H32 | Код платы управления | ||
| H33 | Программное обеспечение код | ||
| H34 | Программное обеспечение версия | ||
| H35 | Программный код проводного контроллера | ||
| H36 | Программное обеспечение версия проводного контроллера | ||
| H37 | Адрес | ||
| H38 | Интервал оттайки | ||
| H39 | Время оттайки | ||
| H40 | Температура испарителя для активации оттайки | ||
| Н41 | Температура испарителя для прекращения оттайки | ||
| H42 | Температура наружной среды для активации оттайки | ||
| H43 | Разница температур наружной среды и испарителя для активации режима оттайки при наружной температуре -7°C | ||
| Н44 | Разница температур наружной среды и испарителя для активации режима оттайки при -7°C ≤ наружной температуры ≤3°C | ||
| H45 | Автоматическая кривая применение | ||
| Н46 | Автоматическая кривая максимальное значение температуры | ||
| Н47 | Автоматическая кривая значение смещения кривой | ||
| Н48 | Функционал работы | ||
| H49 | Максимальная температура обогрева | ||
| Н50 | Минимальная температура охлаждения | ||
| H51 | ГВС максимальная температура | ||
| H52 | Максимальная температура компрессора | ||
| H53 | Использование дополнительного подогрева контакты E2 | ||
| Н54 | Использование дополнительного подогрева ГВС контакты E1 | ||
| H55 | Режим работы водяного насоса контакты С4 | ||
| Н56 | Интервал работы водяного насоса контакты С4 | ||
| Н57 | Автоматический перезапуск | ||
| Н58 | Гистерезис температуры обогрев | ||
| H59 | Гистерезис температуры ГВС | ||
| H60 | Наружная температура активации дополнительного подогрева контакты E2 | ||
| Н61 | Наружная температура активации дополнительного подогрева ГВС контакты E1 | ||
| Н62 | Использование ночного режима | ||
| Н63 | Ночной режим время активации | ||
| Н64 | Ночной режим время окончания | ||
| Н65 | Соотношение мощности компрессора и частоты вращения двигателя для ночного режима | ||
| H66 | Проверка работы переключателя термостата | ||
| Н67 | Текущая температура нагрева на входе |
Если резервуар для ГВС слишком мал, то это может привести к быстрому снижению температуры воды во время использования, рекомендуется использовать резервуары для ГВС следующей конфигурации см. таблицу. Рекомендуемый объемы расхода воды со стороны потребителя и со стороны источника см. таблицу
| Модель теплового насоса | IWW-10кВт | IWW-12кВт | IWW-16кВт | IWW-20кВт | IWW-25кВт | IWW-30кВт |
| Объем бойлера ГВС | ≥100L | ≥100L | ≥150L | ≥200L | ≥300L | ≥400L |
| Объем расхода воды (Литр/час) на стороне пользователя |
1700 л/час | 2000 л/час | 2800 л/час | 3600 л/час | 4500 л/час | 5600 л/час |
| Объем потока воды (Литр/час) со стороны источника |
3000 л/час | 3600 л/час | 4800 л/час | 6200 л/час | 7600 л/час | 9600 л/час |
Более подробная информация: здесь.
| Бренд: | GreenMarine |
| Страна производства: | Китай |
| Мощность: | 20 кВт |
| Тип теплового насоса: | вода - вода |
| Режим работы: | отопление + ГВС + охлаждение |
| Инвертор или старт - стоп: | инвертор |
