Инструкция по эксплуатации инверторного теплового насоса вода - вода

DC инвертор тепловой насос вода - вода GreenMarine IWW-12, 16, 20,25, 30 кВт

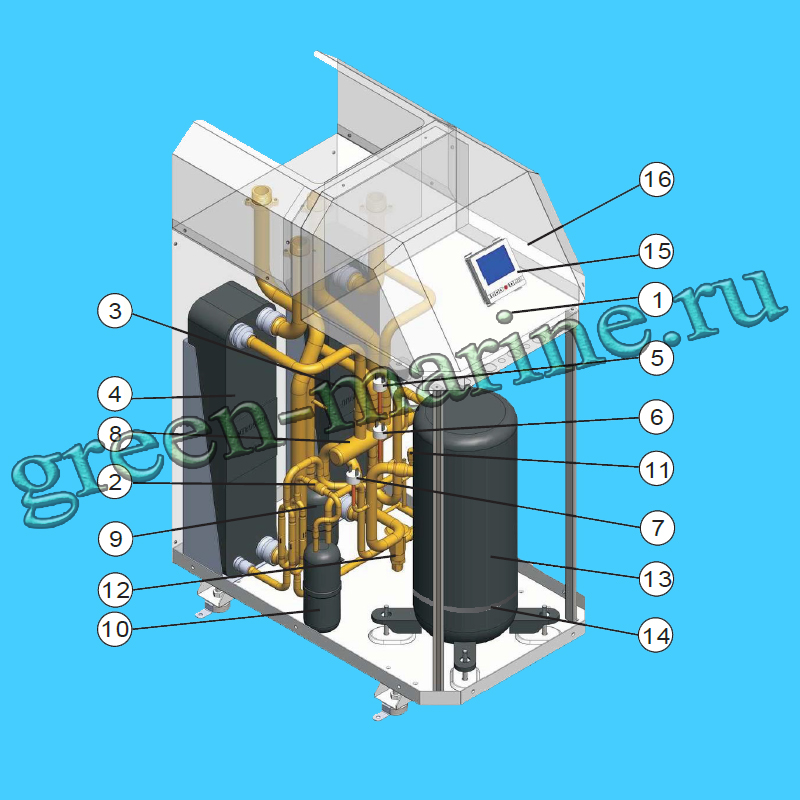

Компоненты инвертор теплового насоса вода - вода GreenMarine IWW-12кВт





1 Отсек эл.оборудования 9 Отделитель жидкого фреона
2 Фильтр осушитель 10 Ресивер жидкого фреона
3 Пластинчатый теплообменник 11 Клапан Шредера
4 Пластинчатый теплообменник 12 ТРВ
5 Датчик высокого давления фреона №1 13 Компрессор
6 Датчик высокого давления фреона №2 14 Подогрев картера
7 Датчик низкого давления фреона 15 Съемный LCD экран управления
8 4 - ход. клапан 16 Отсек платы контроллера

2. Управление инвертор теплового насоса вода - вода GreenMarine IWW

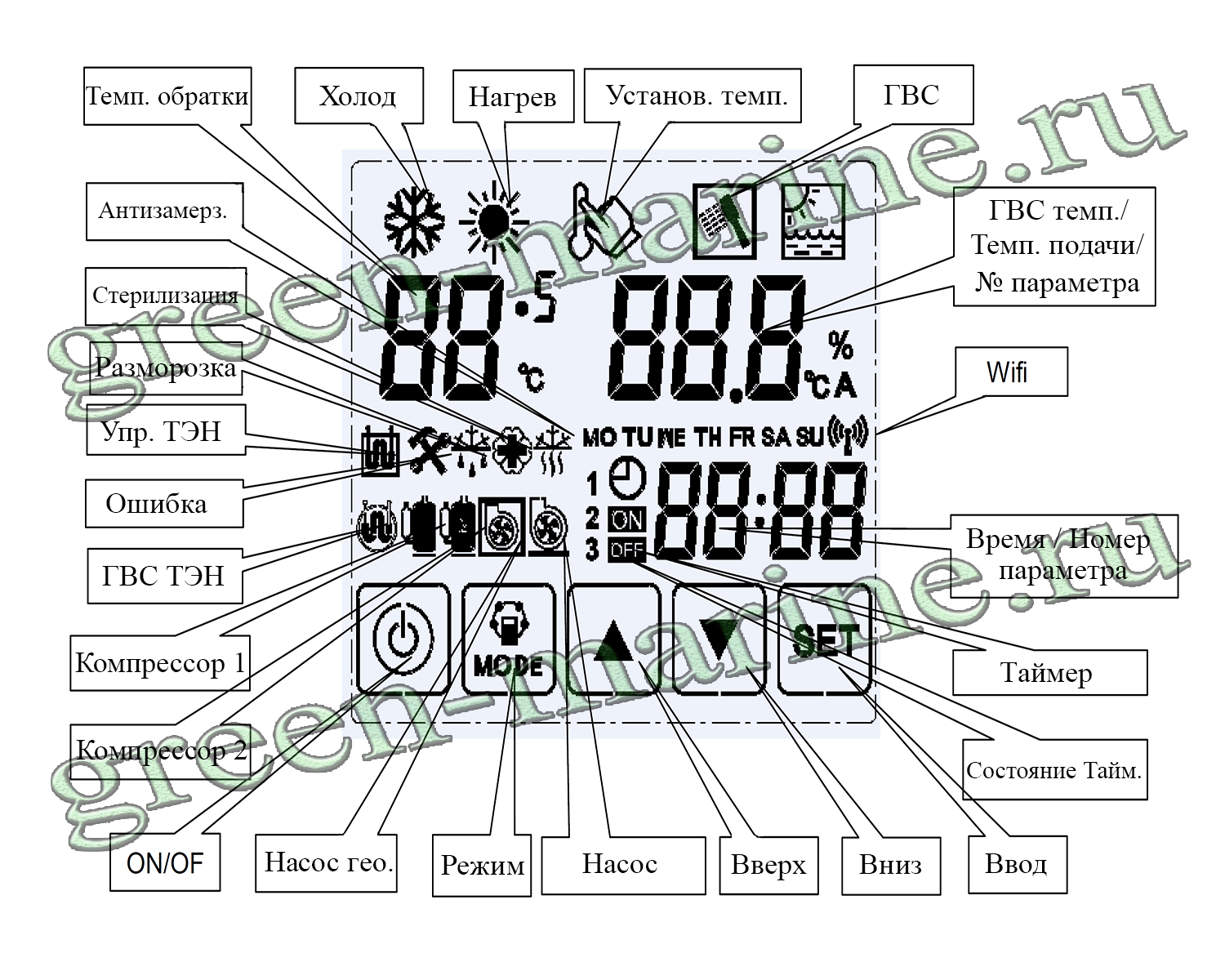

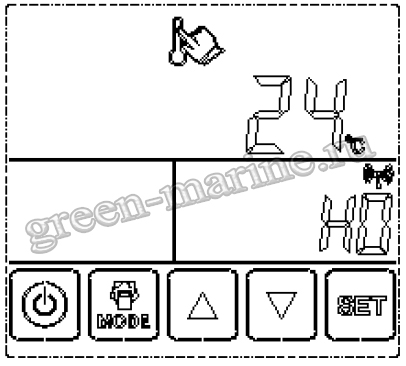

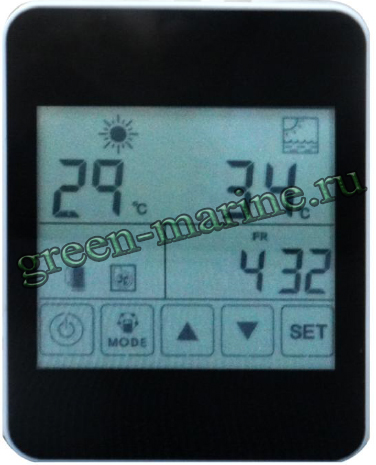

2.1 LCD экран управления

5 клавиш управления тепловым насосом

Клавиша SET - проверка, установка и подтверждение параметров

UP.jpg Клавиша Вверх - просмотр вверх или увеличение параметра

Клавиша Вниз - просмотр вниз или уменьшение параметра

Клавиша MODE - изменение / выбор режима работы или таймера

Клавиша включение / выключение теплового насоса или возврат в первоначальное окно



3.3 Управление клавишами

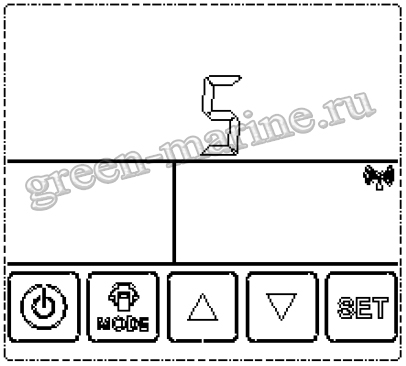

3.3.1 Разблокировать экран

Когда подсветка экрана выключена - экран заблокирован. Коснитесь любой клавиши - экран разблокируется и загорится подсветка экрана.

3.3.2 Включение/ выключение теплового насоса

Сенсорная клавиша.

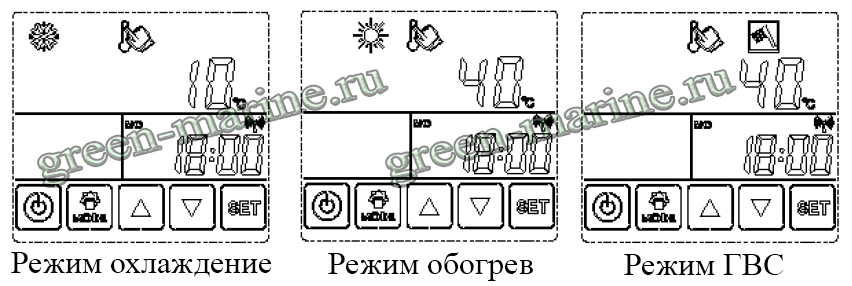

3.3.3 Изменение Режимов (обычный тип Теплового насоса имеет 2 Режима, многофункциональный тип Теплового насоса имеет 5 Режимов)

  • коснитесь клавишу несколько раз, значки режима будут мигать и изменять.

- охлаждение

- обогрев

- ГВС



+ = охлаждение + ГВС

 + = обогрев + ГВС

  • если выбрано охлаждение или обогрев плюс ГВС, ГВС будет приоритетным.(доступен только многофункциональный тип ТН).
  • При выборе режима ГВС работает только ГВС, без охлаждения и обогрева.(доступен только многофункциональный тип ТН)
  • стерилизация - это независимый автоматический режим работы, при необходимости изменяйте параметры индивидуально. см.далее

3.3.4 Изменение параметров настройки

  1. При запуске выбранного режима Тепловой Насос будет работать в соответствии с заводскими значениями по умолчанию или в соответствии с последним установленным значением температуры и режима.
  2. Установите заданную температуру.
  • Коснитесь клавишу UP.jpg или , вы увидите заданную целевую температуру .
  • Коснитесь клавиши , выберите режим, который вам нужен для изменения целевой температуры.

  • Коснитесь клавишу UP.jpg или , что бы изменить целевую температуру.

   3. Возможные настройки приведены в таблице:

п/п Режим Диапазон настроек По умолчанию
1 Охлаждение 10°C ~ 25°C 12°C
2 Обогрев 10°C ~ 55°C 45°C
3 ГВС 10°C ~ 60°C 50°C
4 Стерилизация 60°C ~ 70°C 65°C

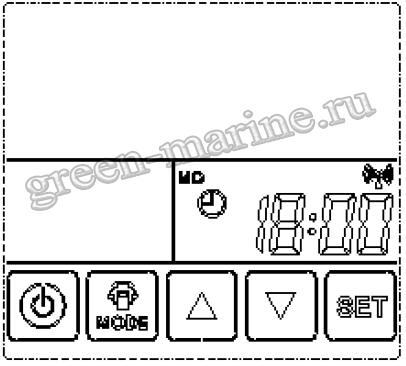

3.3.5 Настройка часов теплового насоса

Нажмите клавишу в течение 6 секунд, замигает символ часов watch.jpg.

Коснитесь UP.jpg или клавишу, чтобы настроить время.



3.3.6 Настройка таймера теплового насоса

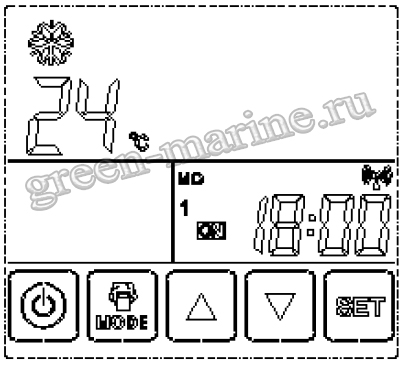

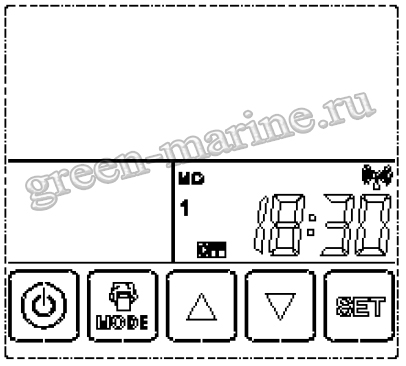

Нажмите клавишу в течение 6 секунд, замигает значок часов watch.jpg. Снова нажмите кнопку на 6 секунд, на экране появится буква S или С.

S: однократное применение; С: циклическое применение;

Коснитесь клавиши UP.jpg или , чтобы выбрать "S" или "C", затем нажмите для настройки временных циклов.

На одни сутки можно настроить три точки изменения цикла работы.

Нажмите клавишу для выбора дня недели, затем измените данные времени отключения таймера.

Режимы4.jpgНажмите UP.jpg или клавишу, чтобы настроить время работы таймера. Затем выберите режим работы и отрегулируйте заданную температуру. Нажмите клавишу, ВКЛ. и значок режима будет мигать, нажмите UP.jpg или клавишу, чтобы выбрать нужный вам режим. Затем измените заданную температуру, снова коснитесь клавиши, ON и будет мигать, нажмите UP.jpg или клавишу, чтобы изменить заданную температуру. Коснитесь клавиш для подтверждения.

За одни сутки можно установить 3 цикла для включения, 3 цикла для выключения. По окончании включения цикла 1 таймер мигает цикл 1 выключится.



Нажмите UP.jpg или клавишу, чтобы настроить время таймера, нажмите клавишу для подтверждения.

Если некоторые точки циклов устанавливать не нужно, нажмите клавишу для перехода.

Нажимайте клавишу в течение 6 секунд, значок часов watch.jpg мигает,снова нажмите кнопку на 6 секунд, на экране появится буква S или С. Нажмите UP.jpg или клавишу, чтобы выбрать "S" или "C", затем коснитесь для подтверждения, и войдите в настройки временных циклов. Нажмите клавишу, чтобы выбрать точку таймера, которую необходимо отменить. Коснитесь UP.jpg или клавишу, чтобы выбрать время --:--, нажмите клавишу, эта точка таймера будет отменена.

3.3.7 Ночной режим

1) Включен ночной режим или нет, зависит от параметра F21. Если в данных F21 установлено значение 0, это означает "выкл.", 1 означает "вкл.".
Время начала ночного режима определяется данными F22. Время окончания определяется данными F23.

2) В ночном режиме режим горячей воды будет работать с текущей настройкой температуры +3 ° C, отопление помещения будет работать с текущей настройкой -2 °C. Режим охлаждения помещения при текущей настройке +2°C. Наружный вентилятор работает на низкой скорости.

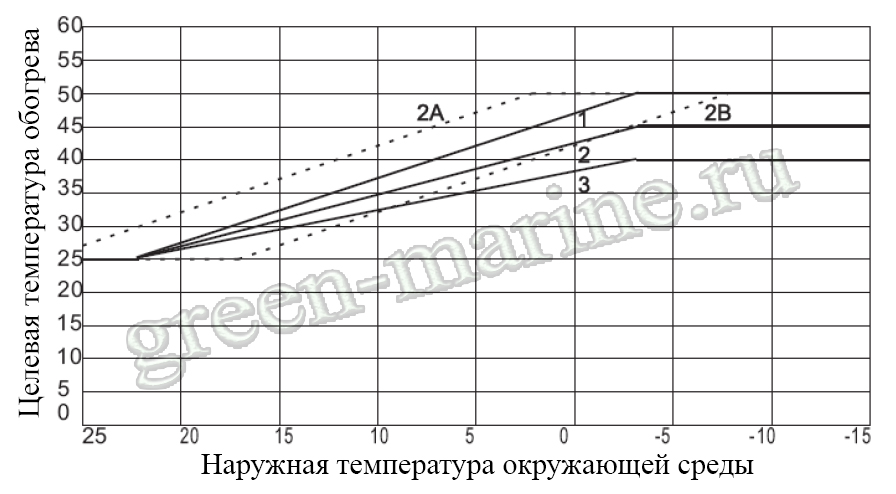

3.3.8 Автоматическая тепловая кривая



A.Автоматическая кривая определяется параметром (F14), положительное значение означает движение вверх, отрицательное значение означает движение вниз.

В. При нагреве максимальная температура тепловой кривой определяется параметром (F13), от 30°C ~ 50°C, по умолчанию 45°C. Когда параметр равен (F13) - 45°C, максимальная целевая температура автоматической кривой составляет 45°C.

3.3.9 Подключение LCD экрана и платы контроллера

LCD экран подключен к плате контроллера теплового насоса компьютерным 4 жильным кабелем CN27. Допустимо удлинение кабеля до 100 метров.

 3.4 Защита системы и коды ошибок

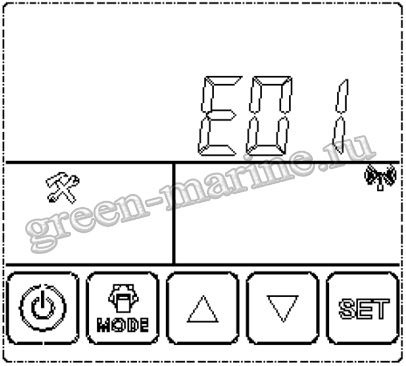

При возникновении ошибки, на экране отображается значок , коснитесь клавиши , отобразится код ошибки на экране.
Например: E01

Код ошибки Значение Комментарий
E01/HP Срабатывание датчика высокого давления фреона (отключен) 1. Слишком большой объем фреона. 2. Неисправность детали регулирования терморасширения ЭРВ.
3. Неисправность датчика давления.
E02 Защита от высокого давления фреона 1. Слишком большой объем фреона. 2. Неисправность детали регулирования терморасширения ЭРВ.
3. Неисправность датчика давления.
E03/LP Срабатывание датчика низкого давления фреона (отключен) 1. Слишком малый объем фреона. 2. Неисправность детали регулирования терморасширения ЭРВ.
3. Неисправность датчика давления.
E04 Защита от низкого давления фреона 1. Слишком малый объем фреона. 2. Неисправность детали регулирования терморасширения.
3. Неисправность датчика давления.
E05 Ошибка расхода воды (сторона потребителя) 1. Слишком маленький объем потока воды. 2. Неисправность датчика расхода воды.
E06 Защита от перегрузки по току Слишком высокий ток компрессора
E08 Защита от высокой температуры нагнетания фреона 1. слишком маленький объем хладагента. 2. Неисправность детали регулирования терморасширения.
3. неисправность датчика температуры нагнетания фреона.
E09 Неисправность датчика температуры нагнетания фреона Обрыв цепи или короткое замыкание датчика температуры
Е10 Ошибка датчика температуры всасывания фреона Обрыв цепи или короткое замыкание датчика температуры
Е11 Ошибка датчика температуры испарителя Обрыв цепи или короткое замыкание датчика температуры
Е12 Ошибка датчика температуры наружного воздуха Обрыв цепи или короткое замыкание датчика температуры
E13 Ошибка слишком малый объем потока воды (сторона источника) 1. Слишком маленький объем потока воды. 2. Неисправность датчика расхода воды.
E14 Ошибка датчика температуры воды на обратке Обрыв цепи или короткое замыкание датчика температуры
E15 Ошибка датчика температуры воды на ГВС Обрыв цепи или короткое замыкание датчика температуры
E16 Ошибка датчика температуры воды на подаче Обрыв цепи или короткое замыкание датчика температуры
E17/FLO Ошибка расхода воды (сторона потребителя) 1.Слишком маленький объем потока воды 2. Неисправность датчика расхода воды
E18 Ошибка расхода воды (сторона источника) 1.Слишком маленький объем потока воды 2. Неисправность датчика расхода воды
En Ошибка связи Обрыв коммуникационного провода или неисправность платы управления
Е20 Пропущена / Неправильное чередование фаз Ошибка источника питания
E22 Ошибка пароля
Е23 Ошибка памяти Неисправность платы управления
E38 Слишком большая разница температур подачи и обратки (со стороны потребителя) Разница температур между подачей и обраткой слишком высока. Неисправность насоса. Низкая производительность насоса.
E39 Слишком большая разница температур подачи и обратки (со стороны источника) Разница температур между подачей и обраткой слишком высока. Неисправность насоса. Низкая производительность насоса. Малый объем геоконтура.
E84 Защита от напряжения Напряжение слишком высокое или слишком низкое, тепловой насос восстановится, когда
напряжение будет нормальным (165 ~ 265 Вольт)
E85 Высокое напряжение питающей сети Напряжение сети более 265 Вольт
Е86 Низкое напряжение питающей сети Напряжение сети менее 165 Вольт
E97 Слишком высокое напряжение постоянного тока DC ≥ VDC
E98 Слишком низкое напряжение постоянного тока DC ≤ VDC
E99 Высокий ток Ток больше допустимого
E100 Двигатель постоянного тока вышел из строя Двигатель постоянного тока вышел из строя
E101/E102 Плохой контакт питания компрессора Неисправность линии подключения компрессора
E103/E103 Ошибка инверторного модуля питания Неисправен модуль питания инвертора
E108 Ошибка температуры в инверторном модуле питания Неисправность датчика температуры инверторного модуля питания
E111 Инверторный модуль питания не соответствует компрессору Неисправен инверторный модуль питания
E113/E114 Ошибка корректора мощности блока питания PFC Неисправен инверторный модуль питания
E116 Ошибка корректора мощности блока питания PFC перегрузка по току Неисправен инверторный модуль питания
E117 Аномальное напряжение постоянного тока
E118 Низкое напряжение питающей сети Напряжение сети менее 165 Вольт



3.5 Таблица настраиваемых параметров инвертор теплового насоса вода - вода GreenMarine IWW-12, 16, 20, 25, 30кВт

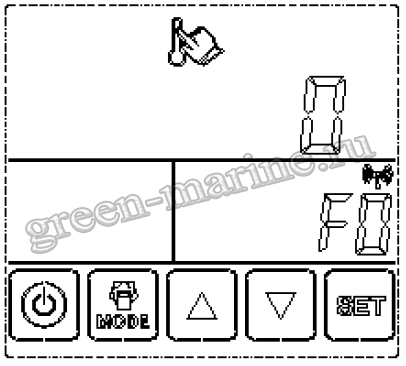

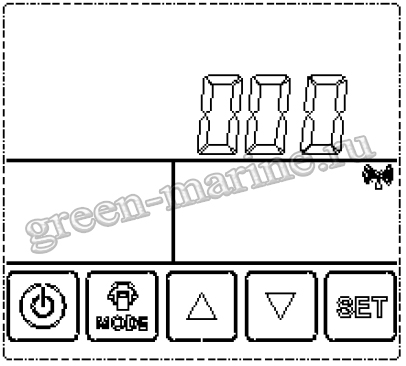

Нажимайте клавишу SET.jpg в течение 6 секунд, на экране появится Hxx.

Снова нажмите SET.jpg клавишу в течение 6 секунд, затем введите пароль в окно пароля Hxx.

Нажмите SET.jpg клавишу, войдите в окно проверки параметров.

Коснитесь UP.jpg или Down.jpg  клавишу, чтобы проверить параметры



Код Наименование параметра Диапазон настроек Завод
F00 Возврат значений параметров к заводским настройкам 0~255 : 10(возврат) 0
F01 Автоматический перезапуск 0:нет, 1:да 1
F02 Режимы работы 0: Только обогрев 1: Охлаждение + обогрев
2: Только охлаждение 3: Авто охлаждение и обогрев
4: ГВС + (охлаждение и обогрев)
3
F03 Гистерезис температуры обогрева/охлаждения 1~30°C 2
F04 Гистерезис температуры ГВС 1~30°C 3
F05 Управление вспомогательным нагревателем обогрева (Клеммы Е2) 0: отсутствует; 1: присутствует 0
F06 Температура окружающей среды для активации нагревателя (Клеммы E2) -20~30°C 7°C
F07 Время задержки активации нагревателя (Клеммы E2) 1~99 минут 20
F08 Управление вспомогательным нагревателем ГВС (Клеммы Е1) 0: отсутствует; 1: присутствует 0
F09 Температура окружающей среды для активации нагревателя ГВС (Клеммы E1) -20~30°C 7°C
F10 Время задержки активации нагревателя ГВС (Клеммы E1) 1~99 минут 20
F11 Режим работы водяного насоса потребителя (Клеммы C4) 0 (без остановки), 1 (остановка при достижении температуры),
2 (остановка при достижении температуры, далее работает по 1 минуте каждый
(F12)минут, проверка темп.)
0
F12 Режим водяного насоса (F11=2) интервал времени 1~99 минут 15
F13 Автоматическая температурная кривая максимальная температура 30~50°C 45°C
F14 Значение смещения автоматической температурной кривой -15~15°C 0°C
F15 Автоматический сброс ошибки 0: не сбрасывается; 1~255 минут 30
F16 Температура стерилизации 40~80°C 65°C
F17 Интервал стерилизации 0:стерилизация отсутствует; 1~99 дней 10
F21 Использование работы в ночном режиме (ночной режим: увеличение ГВС на 3°C, уменьшение температуры обогрева на 2°C 0: отсутствует; 1: присутствует 0
F22 Время начала ночного режима 0-23(часы) 21
F23 Время окончания ночного режима 0-23(часы) 6
F24 Соотношение мощности компрессора и частоты вращения двигателя для
ночного режима
0-100% 80%
F30 Интервал времени оттайки 10~200 минут 50
F31 Время оттайки (действие оттайки длится максимальное время, при превышении этого значения оттайка прекратится) 5~20 минут 8
F32 Температура испарителя для активной оттайки -30~15°C -5°C
F33 Температура испарителя для остановки активной оттайки 10~35°C 25°C
F34 Температура окружающей среды для активного оттаивания 0~55°C 15°C
F35 Разница между температурой окружающей среды и испарителем для активного оттаивания (температура окружающей среды ниже -7°C) 0~25°C 8°C
F36 Разница между температурой окружающей среды и испарителем для
активного оттаивания (-7°C ≤Температура окружающей среды ≤3°C)
0~25°C 6°C
F37 Температура нагнетаемого фреона компрессора (выше заданной, она защитит) 90~130°C 115°C
F38 Ток защиты компрессора 3-35A 12A
F39 Тест защиты компрессора по току 0: нет теста ;1: тест 0
F40 Ограничение частоты тока   11
F41 Время защиты компрессора   1
F42 Температура окружающей среды для активации нагревателя компрессора -20~30°C 7°C
F43 Максимальная температура воды потребителя на выходе для остановки компрессора 30~100°C 75°C
F44 Минимальная температура воды потребителя на выходе для остановки компрессора -40~35°C 3°C
F45 Использование защиты от превышении разницы температур меду обраткой и подачей потребителя 0: no stop; 1~25 °C:stop
F47 Слишком низкая температура воды на выходе (сторона источника)
F48 Использование защиты от превышении разницы температур меду обраткой и подачей со стороны источника 0: no stop; 1~25 °C:stop
F53 Температура окружающей среды для остановки теплового насоса -40~40°C -40°C
F54 Максимальная температура обогрева 25~100°C 55°C
F55 Минимальная температура охлаждения 3~25°C 10°C
F56 Максимальная температура ГВС 0~80°C 50°C
F58 Частота вращения двигателя EC (80 = максимальная скорость X 80%;
0=максимальная скорость Х 40%)
0-10 80
F59 Число компрессоров в ТН 0-255 0
F60 Максимальная частота компрессора (охлаждение) 20-100 70
F61 Максимальная частота компрессора (обогрев) 20-100 75
F62 Максимальная частота компрессора (ГВС) 20-100 75
F63 Минимальная частота компрессора (охлаждение) 20-50 30
F64 Минимальная частота компрессора (обогрев) 20-50 30
F65 Частота оттайки 20-100 60
F67 Разница температур для остановки клапана ЭРВ (обогрев) -20~20°C только для изготовителя 2°C
F68 Разница температур для остановки клапана ЭРВ (охлаждение) -20~20°C только для изготовителя 2°C
F69 режим управления ЭРВ 0~15 12
F70 Минимальный шаг/2 ЭРВ 0~100 35
F71 Режим охлаждения и температура окружающей среды=5°C, ЭРВ шаги 15~250 100
F72 Режим охлаждения и температура окружающей среды=15°C, ЭРВ шаги 15~250 140
F73 Режим охлаждения и температура окружающей среды=25°C, ЭРВ шаги 15~250 160
F74 Режим охлаждения и температура окружающей среды=35°C, ЭРВ шаги 15~250 180
F75 Количество шагов ЭРВ для корректировки 0~10 2
F76 Режим обогрева и температура окружающей среды=0°C, ЭРВ шаги 15~250 100
F77 Режим обогрева и температура окружающей среды=10°C, ЭРВ шаги 15~250 140
F78 Режим обогрева и температура окружающей среды=20°C, ЭРВ шаги 15~250 160
F79 Режим обогрева и температура окружающей среды=30°C, ЭРВ шаги 15~250 180
F80 Количество шагов ЭРВ для корректировки 0~10 2
F84 Настройка рабочей частоты 0-20(0:тест режим; 1:фикс. частота;
2:Авто частота)
2
F85 Работает с фиксированной частотой (только для заводских испытаний) 20~120Гц 50Гц
F86 Резонансная частота (высокая) 0~100 0
F87 Резонансная частота (низкая) 0~100 0
F92 Тип датчика протока воды со стороны источника 0: датчик протока;
1:DN15 расходомер;
2:DN20 расходомер;
3:DN25 расходомер;
0
F93 Минимальный расход воды при использовании расходомера 1 - 200 л/мин 12 л/мин

В случае отсутствия параметров в приведенной таблице просим связаться.

3.6 Проверка параметров (только список проверяемых параметров).

Нажмите клавишу SET.jpg в течение 6 секунд, она покажет Hxx, чтобы проверить параметры

Нажмите UP.jpg или Down.jpg клавишу, чтобы проверить другой параметр.



No Наименование параметра Диапазон / значение
H00 Температура обратной воды потребителя -40~97°C
H01 Температура подающей воды потребителя -40~97°C
H02 ГВС температура -40~97°C
H03 Наружная температура -40~97°C
H04 Температура воздуха в помещении -40~97°C Не используется
H05 Температура нагнетания фреона компрессора 5~128°C
H06 Температура всасывания фреона -40~97°C
H07 Температура испарителя -40~97°C
H08 Температура жидкого фреона -40~97°C
H09 Температура на входе EVI -40~97°C Не используется
H10 Температура на выходе EVI -40~97°C Не используется
H11 Температура источника воды на входе -40~97°C
H12 Температура источника воды на выходе -40~97°C
H13 Температура инверторного модуля питания -40~97°C
H14 Температура солнечной коллектора 40~97°C Не используется
H15 Рабочая частота 0-100 Гц
H16 Сила тока потребляемая компрессором
H17 ЭРВ количество шагов/2
H18 EVI ЭРВ количество шагов/2   Не используется
H19 Расход воды л/мин
H20 Значение низкого давления мПа Не используется
Н21 Значение высокого давления мПа Не используется
H22 EC motor 1 обороты RPM Не используется
H23 EC motor 2 обороты RPM Не используется
H24
H25 Текущий код остановки компрессора
H26 Код остановки компрессора в последний раз
H27 Код остановки компрессора перед последним кодом остановки
Н28 Код остановки компрессора перед трехкратным кодом остановки
H29 Совокупное время работы компрессора (максимум 3 отрезка)
H30 Совокупное время работы компрессор (минимум 3 отрезка)
H31 Время оттайки
H32 Код платы управления
H33 Программное обеспечение код
H34 Программное обеспечение версия
H35 Программный код проводного контроллера
H36 Программное обеспечение версия проводного контроллера
H37 Адрес
H38 Интервал оттайки
H39 Время оттайки
H40 Температура испарителя для активации оттайки
Н41 Температура испарителя для прекращения оттайки
H42 Температура наружной среды для активации оттайки
H43 Разница температур наружной среды и испарителя для активации режима оттайки при наружныой температуре -7°C
Н44 Разница температур наружной среды и испарителя для активации режима оттайки при -7°C ≤ наружной температура ≤3°C
H45 Автоматическая кривая применение

Н46 Автоматическая кривая максимальное значение температуры
Н47 Автоматическая кривая значение смещения кривой
Н48 Функционал работы
H49 Максимальная температура обогрева
Н50 Минимальная температура охлаждения
H51 ГВС максимальная температура
H52 Максимальная температура компрессора
H53 Использование дополнительного подогрева контакты E2
Н54 Использование дополнительного подогрева ГВС контакты E1
H55 Режим работы водяного насоса контакты С4
Н56 Интервал работы водяного насоса контакты С4
Н57 Автоматический перезапуск
Н58 Гистерезис температуры обогрев
H59 Гистерезис температуры ГВС
H60 Наружная температура активации дополнительного подогрева контакты E2
Н61 Наружная температура активации дополнительного подогрева ГВС контакты E1
Н62 Использование ночного режима
Н63 Ночной режим время активации
Н64 Ночной режим время окончания
Н65 Соотношение мощности компрессора и частоты вращения двигателя для ночного режима
H66 Проверка работы переключателя термостата
Н67 Текущая температура нагрева на входе

4 Установка инверторного теплового насоса вода - вода

4.1 Подключение бака ГВС (бойлера ГВС)

Если резервуар для ГВС слишком мал, то это может привести к быстрому снижению температуры воды во время использования, рекомендуется использовать резервуары для ГВС следующей конфигурации см. таблицу. Рекомендуемый объемы расхода воды со стороны потребителя и со стороны источника см. таблицу

Модель теплового насоса IWW-10кВт IWW-12кВт IWW-16кВт IWW-20кВт IWW-25кВт IWW-30кВт
Объем бойлера ГВС ≥100L ≥100L ≥150L ≥200L ≥300L ≥400L
Объем расхода воды
(Литр/час) на стороне пользователя
1700 л/час 2000 л/час 2800 л/час 3600 л/час 4500 л/час 5600 л/час
Объем потока воды
(Литр/час) со стороны источника
3000 л/час 3600 л/час 4800 л/час 6200  л/час 7600  л/час 9600 л/час

4.2 Подключение трубопроводов к инверторному тепловому насосу вода -вода



     Монтаж труб должен выполняться в соответствии с действующими стандартами и правилами.
Все наружные трубы должны быть теплоизолированы изоляцией толщиной не менее 19 мм.
Труба должна быть чистой, внутри не должно быть пыли и осколков. При подсоединении трубопроводов необходимо установить фильтры бытовой горячей воды. Соединения трубопроводов должны обеспечивать отсутствие утечек.

4.3 Схемы подключения инверторного теплового насоса вода - вода к источнику, к системе отопления, к ГВС и оборудованию охлаждения (кондиционирование)

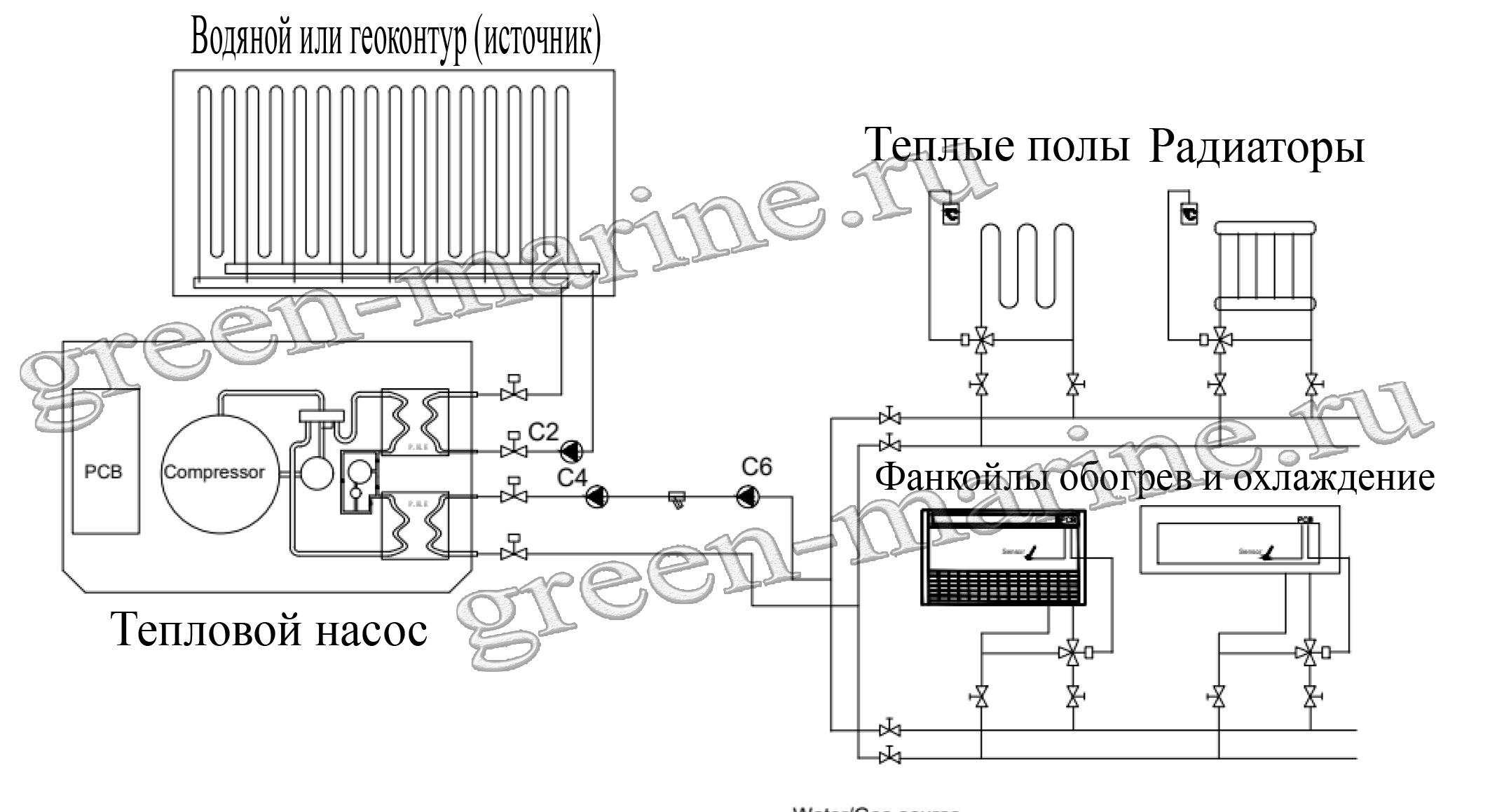

Схема 1

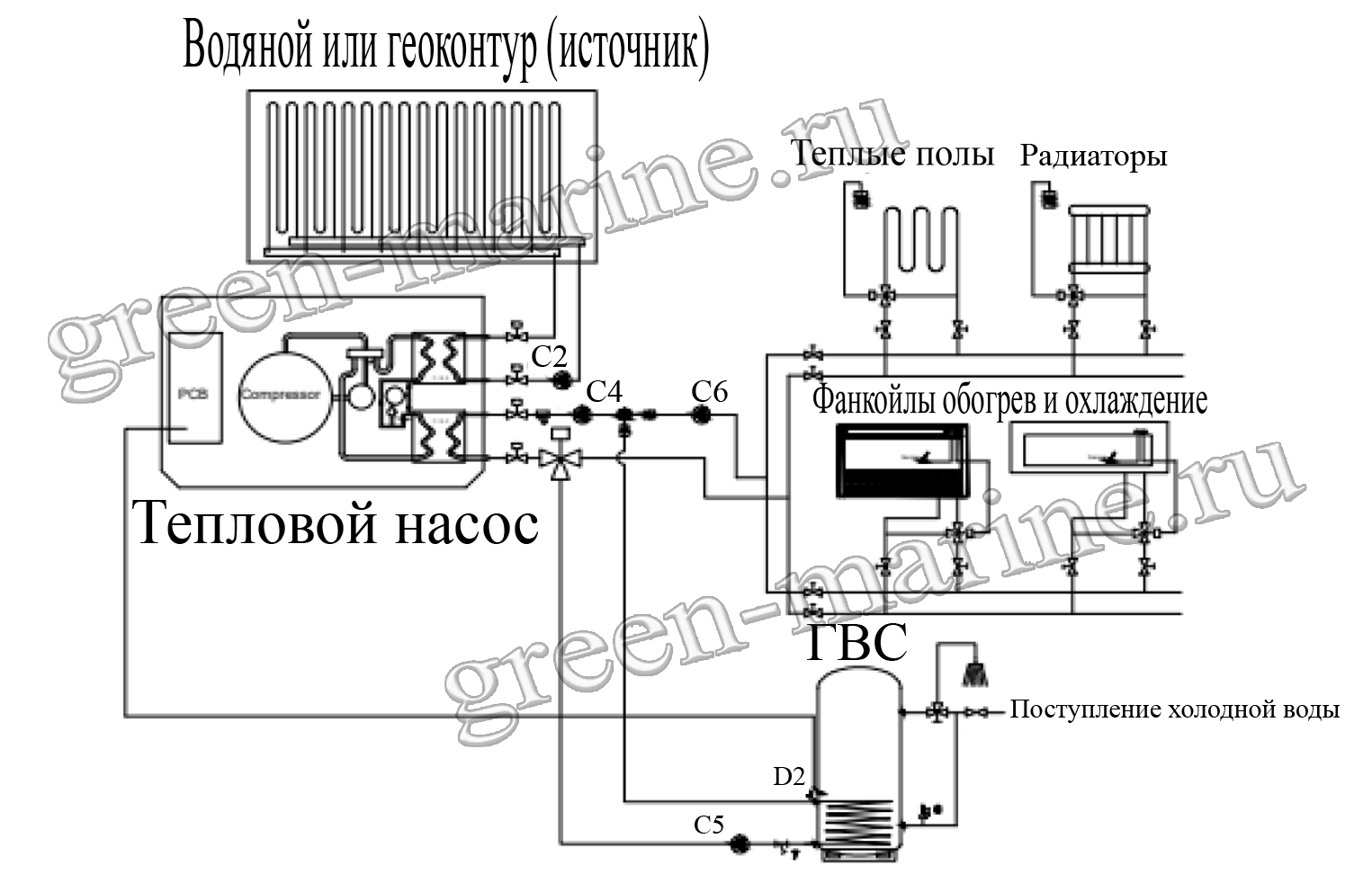

Схема 2

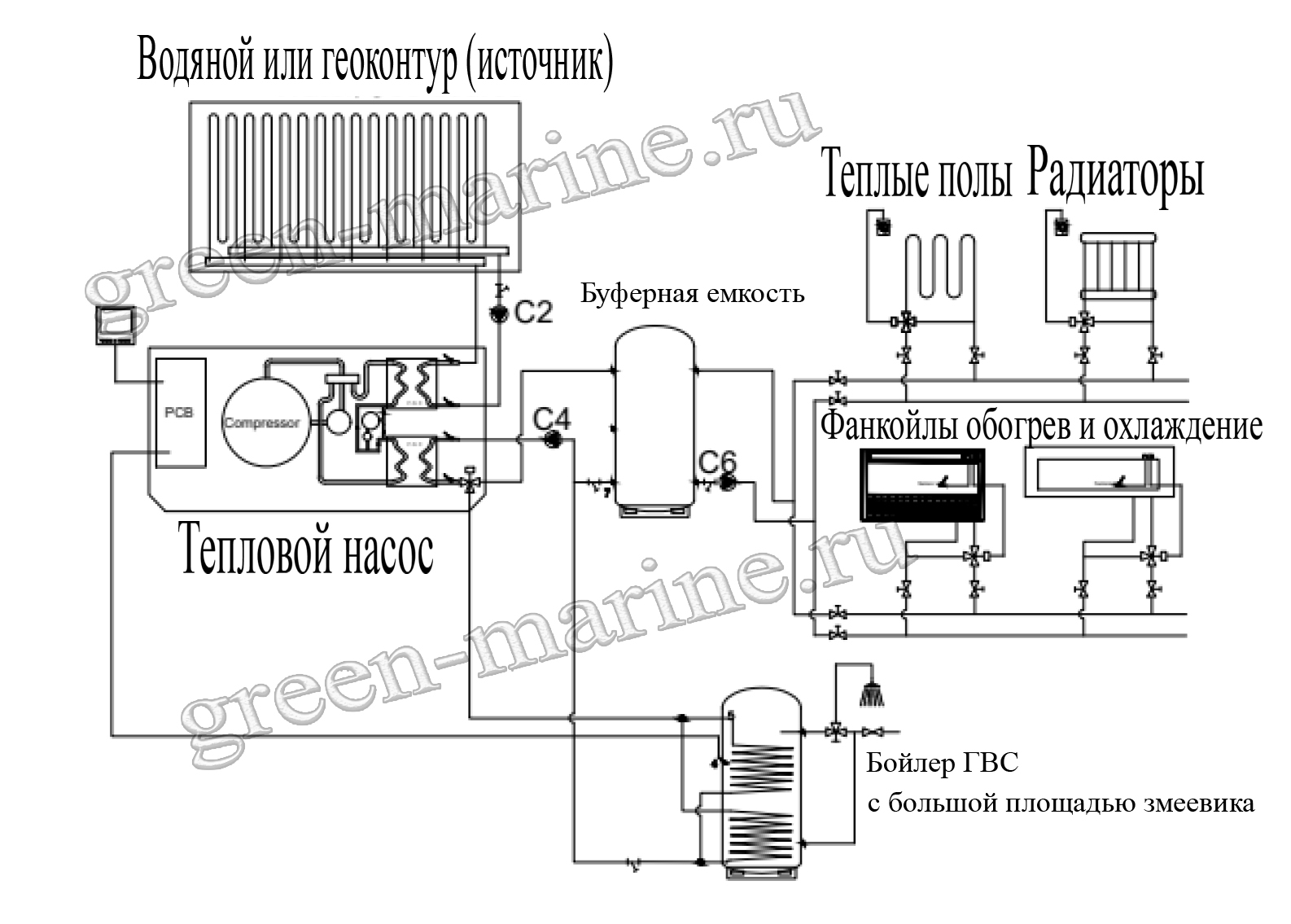

Схема 3

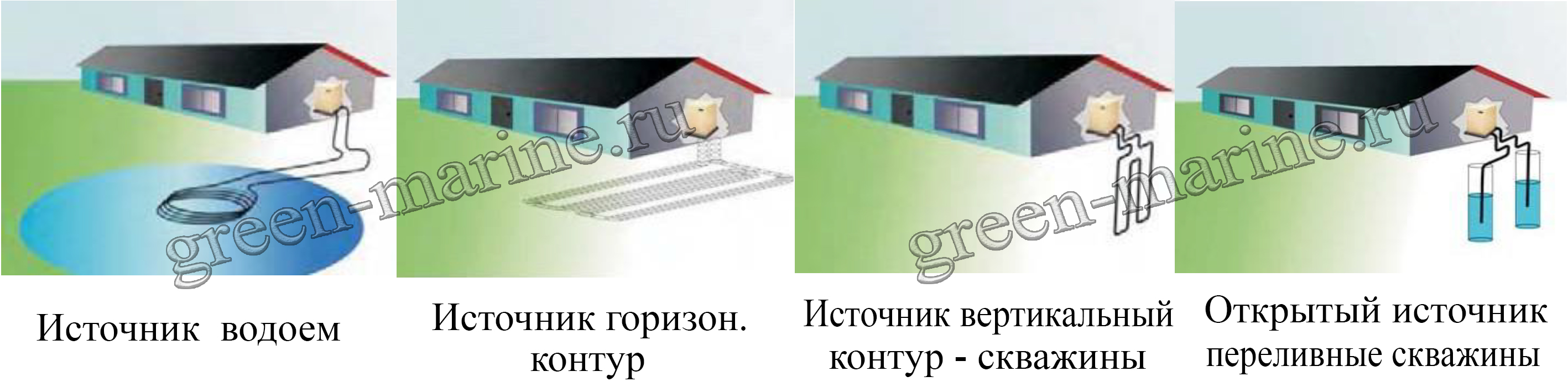

4.4 Варианты подключения теплового насоса к источнику геоконтуру или воде


Эти товары могут вас заинтересовать
Заказ в один клик

Я ознакомлен и согласен с условиями оферты и политики конфиденциальности.
